QSAN XN8012R

XN8012R是新一代网路储存器,专为中小企业级应用而设计。XCubeNAS使用新一代的Intel Kaby Lake处理器,还可支援高达64GB的RAM。XCubeNAS硬件方面采用12 + 6(3.5″LFF x12 + 2.5″SFF x6)的加强型设计,提供先进的NVMe固态硬碟技术,另外两个NVMe插槽,可实现卓越的性能和容量扩展。

PCIe扩展插槽使XN8012R能够灵活地扩展各种应用需求。支持Thunderbolt 3和10GbE网络适配卡,可大大提高数据传输速度。此外,还支持双端口SAS扩展卡,XN8012R可通过我们的XN8012R系列扩展机柜扩展至2PB。

独家硬件设计
创新的机械设计使XN8012R成为多功能企业级混合存储设备。人性化的机械设计使安装和维护变得比您想象的更容易。通过XCubeNAS上的PCIe插槽,超高速数据传输(如10GbE,40GbE和Thunderbolt 3)也可用于多种用途。在不影响现有大型插槽的情况下,XN8012R机器背面有6个2.5″ SATA SSD硬盘槽位,确保满足对容量和性能的要求。
1. 处理器:采用Intel Xeon 3.3GHz 四核心處理器,提供丰富的计算资源。
2.高达4 x 1 GbE网络接口:内置四个1GbE以太网端口,满足iSCSI / NFS / CIFS网络数据传输要求。
3.内存:XN8012R采用8GB DDR4 ECC U-DIMM内存,可轻松扩展至64GB。

*所有图片仅供参考,可能与实际产品有所不同。

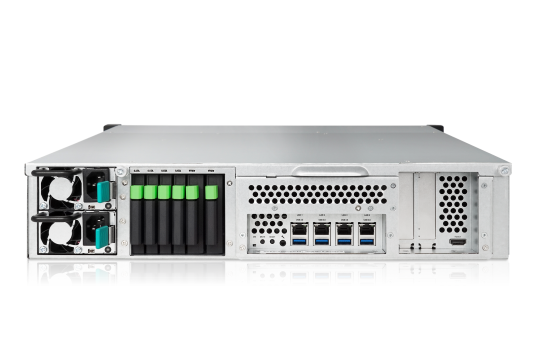

创新(N + 6)混合存储容量
创新的架构设计使XCubeNAS成为一款多功能混合存储设备。在不影响现有3.5″Large Form Factor(LFF)插槽情况下,XN8012R在系统背面设置6个2.5″Small Form Factor(SFF)插槽(支持4块SFF SATA SSD和2块SSD SSD),支持178 TB(14TB x12 + 2TB x4 + 1TB x2)。
N:大尺寸:大尺寸插槽驱动器托盘同时支持3.5″和2.5″驱动器,这是所有XCubeNAS上托架的标准配置。
6:小外形:提供额外的2.5″小外形插槽,在不牺牲存储容量的情况下实现高级功能。除了用于SSD缓存以提高数据访问性能,QSAN的自动分层架构还可用极大的提高磁盘读写性能。

企业级NAS操作系统

创新的QSM 3.0(QSAN Storage Manager 3.0)是为QSAN XCubeNAS 系列产品所设计的作业系统。QSM建构在Linux作业系统上并采用128位元定址ZFS档案系统,其简易管理、高延展性与保存资料完整性,同时具备企业级的操作功能:磁碟配额、磁碟预留、磁碟压缩、磁碟快照及磁碟复制等。QSM承袭ZFS强大的功能,在经过QSAN专业团队的调校与优化后,让XN8012R成为一台高稳定度及高安全性的网络储存设备,并拥有惊人的高效能表现。

QSM 3.0 充分利用所有资源以追求高数据效率。透过重复数据删除及数据压缩技术,减少重复的数据区块及档案储存,不但使储存能力大化,也让XCubeNAS的储存能力超越原始储存容量。
QSM 3.0 能有效解决各种应用程序对效能的需求。SSD 快取提高数据访问速度,自动分层技术针对存取频率对数据进行分类,能更加速对常用档案的读取。
QSM 3.0 确保数据一致性及安全性。内建的校验码机制能透过档案快照自动纠正损坏的数据。多种 RAID 支持、档案及区块层级快照及多种备份方案,确保数据随时受到严密保护。支援AES-256储存池加密、一次写入多次读取(WORM)、硬盘自我加密(SED),有效防范机密数据盗取或修改。
另外,虚拟化能力、多服务器中心、集中式档案中心等增值功能也使 QSM 3.0 更强大,足以胜任特定应用程序的需求。

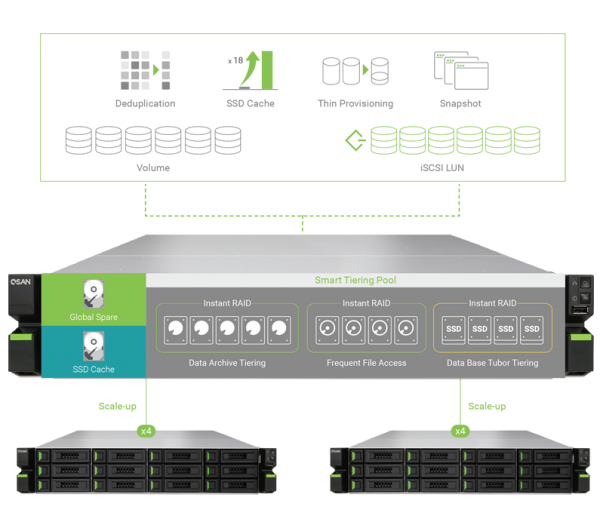

先进的存储技术
为XN8012R系列量身设计的储存池技术能在资料一致性、扩充性、高效能及高可用性等方面皆有效满足各式储存需求。完整的RAID支持,在任何应用情境下都能确保资料一致性。动态扩充储存池容量,迅速满足不断增加的容量需求。XN8012R的设计支持储存池定制化,并针对使用状况对资料进行自动分类,去重。将经常存取的热资料(hot data)移到较快的磁碟,而冷资料则储存在较慢的磁碟。这些功能XN8012R都可为您自动完成。

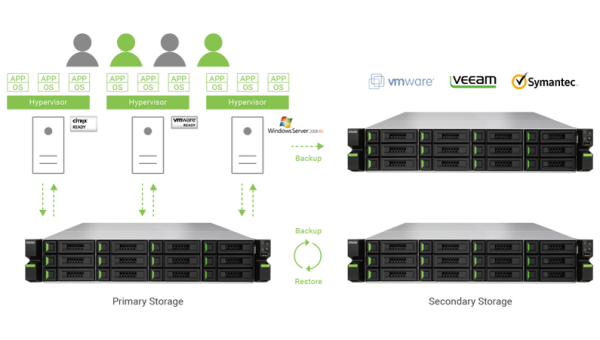

虚拟化储存方案
XCubeNAS获得VMware ReadyTM、Citrix ReadyTM及Microsoft Hyper-VTM认证,不管您使用何种虚拟环境,都可快速有效地部署在虚拟平台上。XCubeNAS可作为主要储存库,并做为现有主储存设备的备援。而XCubeNAS对 方虚拟机器备份软体的支援非常全面,在做为备份储存设备的情境下,能确保您的虚拟机器和资料安全无虞。

全方位商业解决方案
透过XCubeNAS您将能在任何时候都可享用完整的应用程式及服务,从档案共享到资料储存,甚至是架设网站,只要您有需要,XCubeNAS都能完成。

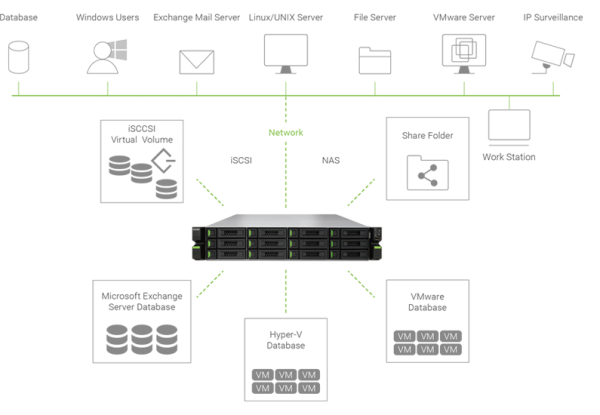

IP SAN/NAS统一存储
XN8012R是一种多角色存储设备,可在许多不同的应用程序中发挥重要作用。在简单的场景中,XN8012R可以是文件共享服务器,是用于集中办公数据共享的简单存储设备。其高带宽网络端口可确保快速读取和写入数据。另一种使用XN8012R作为媒体编辑平台的场景。
XN8012R具有单个用户或一组用户进行密集媒体编辑的性能和稳定性。XN8012R功能的 个例子是IP监控存储。在监控领域,记录每一帧都是至关重要的。XN8012R具有强大的功能和稳定性,可以毫无问题地记录发送给它的每一帧。

重复资料删除
XN8012R系列的重复资料删除功能,是区块层技术,当资料读入系统,这项功能会检查区块的相似程度,当系统发现有重复区块时,将不会将该区块写入磁碟,也就节省磁碟储存空间。

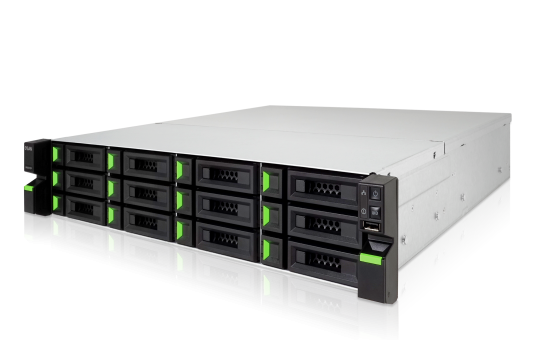

扩充支援
XCubeNAS机架型系列能连接QSAN产品任一扩充机柜,提供了大规模的扩充能力。它可以支援高达210个磁碟驱动器或当使用14TB磁碟时,有高达2PB的原始储存空间。

Windows ACL和高级ACL
访问控制列表(ACL)是一个权限列表,用于指定特定帐户对文件夹和文件执行的操作。高级ACL允许您设置子文件夹的权限,而Windows ACL允许您对文件和文件夹应用Windows文件权限机制。通过支持两种ACL,IT管理员可以灵活地管理文件访问规则,无论他们使用哪种操作系统,都可以保护您的数据免遭未经授权的访问或被盗。

强大的Web文件资源管理器 – 文件管理器
通过网络方式从任何地方连接或者共享文件。XN8012R具有基于Web的文件管理器,允许用户访问他们的数据并轻松的与任何人共享。它同样支持多种文件访问协议(包括FTP,SAMBA / CIFS,AFP,NFS和WebDAV),在Windows,Mac,Linux,iOS和Android平台上提供文件共享。
1.直观的用户界面。
2.在线照片和办公室文件预览。
3.文件共享的多种方式。
4.多媒体管理。
5.以“用户主文件夹”的方式,共享团队文件夹。
6.支持 方云服务(Google Drive,Dropbox和OneDrive)。
7.在文件管理器上自动索引文件。

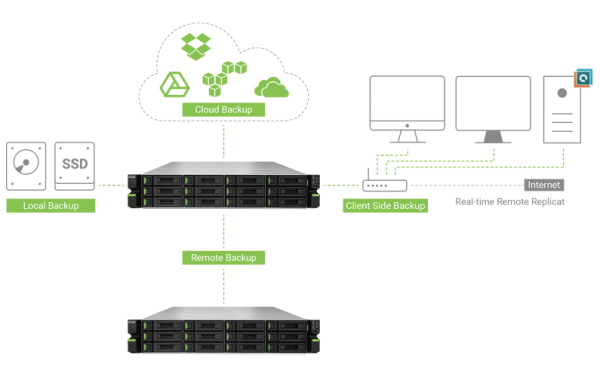

通用高效的数据备份
XN8012R通过提供全面有效的备份解决方案,帮助您设计完整,高效的备份解决方案,从而大限度地降低数据丢失风险。各种存储设备,远程服务器,公共云甚至其他XCubeNAS可以无缝集成到您的XN8012R,实现全方位的备份解决方案,使数据可以免费,安全,高效地保存。
1.客户端备份
2.远程备份
3.云备份
4.本地备份

*所有图片仅供参考,可能与实际产品有所不同。

客户端备份到XN8012R – XReplicator
数据丢失的常见原因是HDD故障,操作系统崩溃或常见的意外删除。全面的数据备份解决方案能解决您数据丢失的烦恼。使用QSAN的免费实用程序XReplicator将计算机上的所有数据备份到XN8012R。XReplicator是一个免费的应用程序,用于帮助您轻松备份磁盘,分区,文件夹或文件的映像。XReplicator还可以将整台PC作为裸机备份备份到XN8012R。使用XReplicator实用程序和XN8012R解决方案时,可以快速简单地恢复整个系统,磁盘或文件。
1.支持的Windows XP或更高版本的Windows PC。
2.专家备份解决方案
1).备份映像仅存储在XCubeNAS上。
2).打开文件备份支持。
3).计划备份支持(每月,每周,每天,自动)。
4).备份配置可实现快速上传速度(单一版本,增量版本和差异版本)。
5).个人密钥加密。
6).版本控制和清理。
7).备份过滤器。

XMirror
XMirror可在多组XCubeNAS间定期同步逻辑卷中的内容,对文件的任何修改都会被覆写到其它的XCubeNAS。不同XCubeNAS系统间的资料及其一致性可用性,都可透过XMirror确保。

智能自动分层
XCubeNAS可透过自动分层存储(QTiering)技术将热数据放在SSD或较快的硬盘上,并将冷数据放在成本较低的大容量硬盘上,以佳地利用所有存储分层,并能让使用者减少存储成本和管理开销,优化应用程式性能,同时不会使您的预算吃紧或牺牲容量。QTiering的演算法能管理数据,重新定位并且监视数据热度,以达到佳化的储存效能。

安全和数据保护
越来越多的数据泄露,泄漏和恶意软件意味着您的数据安全系统和程序至关重要。我们XN8012R的QSM系统建立在安全 的基础之上。它可以为您的XN8012R中的数据提供全面保护。提供工具以保护系统免受黑客攻击,数据拦截,盗窃和意外删除。此外,使用内置的反病毒软件,您可以添加任务,按特定计划扫描整个NAS或选定的文件夹。

一次写入多次读取(WORM)
WORM技术旨在防止在一定时期内对数据进行有意或无意的修改。WORM保护下的文件和文件夹只能在用户定义的时间段内读取。在期限到期之前,不能修改任何文件或文件夹。WORM可以保护您的数据免受基于加密的勒索软件的攻击。WORM将保护您的机密数据免遭未经授权的修改和威胁,确保数据的正确性和完整性。

自加密驱动器(SED)
使用称为SED(自加密驱动器)的驱动器加密技术,XN8012R可以比您想象的更安全。利用该技术,即使物理驱动器被盗或放错地方 ,通过生成认证密钥(AK)来防止未经授权的访问,其上的数据仍然可以防止数据泄露。不管怎样,QSAN提供的SED提供了不同XCubeNAS之间安全的池迁移,并通过导出AK以提高效率来轻松管理密钥。

使用AES-256进行池加密
XN8012R池加密机制可确保任何想要修改数据的用户必须首先通过身份验证的安全存储环境。XN8012R支持内部驱动器和外部USB/eSATA驱动器的AES 256位加密,并采用军用级FIPS 140-2验证加密,这是目前已知的高安全性的合规认证。

杀毒软件
内置的防病毒功能会定期扫描文件,自动隔离可疑文件以保护系统免受潜在威胁。

Hardware

XN8008R

XN8012R

CPU

Intel® Xeon® 3.3GHz Quad-Core Processor

RAM

8GB DDR4 ECC U-DIMM, up to 64GB

*Note: The pre-install memory modules may need to be replaced when expanding the memory.

USB

USB 3.0 x4 (Rear)

USB 2.0 x1 (Front)

Flash

8GB USB DOM

HDMI

1

Drive Bays

8 LFF with lock

4 SFF (SATA SSD)
2 SFF (NVMe SSD)

12 LFF with lock

4 SFF (SATA SSD)
2 SFF (NVMe SSD)

No. of Internal Hard Disks

14:8 (LFF disk ) + 4 (SFF disk) + 2 (NVMe SSD disk) 18:12 (LFF disk ) + 4 (SFF disk) + 2 (NVMe SSD disk)

Max. Raw Capacity

122 TB:14TB x8 + 2TB x4 + 1TB x2

​Note:LFF=14TB, SSF=2TB, PCIe SSD=1TB

178 TB:14TB x12 + 2TB x4 + 1TB x2

​Note:LFF=14TB, SSF=2TB, PCIe SSD=1TB

Hard Drive Interface

SATA 6Gb/s (backward compatible with SATA 3Gb/s)

Expansion Slot

PCIe Gen3x8 for SAS adapter cards.

PCIe Gen3x4 for 10 GbE / ThunderboltTM 3 adapter cards.

Ethernet Ports

1 GbE LAN (RJ45) x4

Power

250W 1+1 redudant

Dimension
(H x W x D)

19” Rackmount:88.5 x 438 x 510 mm

Agency Certifications

FCC Class A • CE Class A • BSMI Class A • VCCI Class A • RCM Class A • KCC Class A
Software

Unified Storage

  • NAS application server (Gigabit/10GbE)
  • iSCSI storage (Gigabit/10GbE)
  • Direct-attached storage with ThunderboltTM 3 (40GbE/s)

File Server

  • File sharing across Windows/Mac/Linux/UNIX and centralized management

FTP Server

  • Supports data access from remote location via FTP
  • FTP with SSL/ TLS (explicit) mode
  • FXP supported
  • FTP bandwidth control and connection control
  • Passive FTP port range control

Backup Server

  • 3rd party backup software support: Acronis True Image, CA Brightstor ARCserve Backup, EMC Retrospect, Symantec Backup Exec, LaCie Silverkeeper
  • Snapshot replica
  • Time machine backup server
  • External storage device backup
  • Block-level real-time remote replication supports instant, schedule backup management
  • XMirror (Multi-side data synchronization)
  •  Cloud backup: Amazon S3
  • Cloud synchronization: Google Drive, Windows OneDrive, Dropbox

Web Server

  • Built-in phpMyAdmin

SQL Server

  • MariaDB database server

VPN Server

  • Supports OpenVPN, PPTP and IPsec+L2TP

Virtualization Server

  • Virtual machine import/export
  • Virtual machine  backup
  • Virtual machine  Snapshot
  • User-based permissions settings
  • Support virtual switch
  • Supports access from IE, Safari, Firefox, Chrome
  • Multiple OS : Windows, Linux, UNIX and Android

Operating System

  • Linux-embedded system

NAS Discovery

  • XFinder
  • Web Finder

Connection

  • IPv4, IPv6 and DDNS domain name registration (QSAN Cloud)
  • Auto port forwarding

Networking

  • VLAN
  • Link aggregation (support 11 bonding modes)
  • Multi-IP settings
  • Gigabit Jumbo Frame

File System

  • ZFS file system
  • EXT2 (Virtual Volume)
  • EXT3 (Virtual Volume)
  • EXT4 (Virtual Volume)
  • FAT (Virtual Volume)
  • NTFS (Virtual Volume)
  • HFS+ (Virtual Volume)

Supported Operating Systems

  • Windows
  • Mac OS X
  • Linux (2.6 or later) and UNIX

Disk Management

  • Single disk, RAID 0 (Disk Striping), RAID 1 (Disk Mirroring), RAID 5, RAID 5 + hot spare, RAID 6, RAID 10,  RAID 50, RAID 60 and JBOD (Linear Disk Volume)
  • Multiple volume and storage pool
  • User defined storage (Generic, Media, Database)
  • Online pool/volume Capacity Expansion
  • Pool/ volume usage threshold notification
  • Self-encrypting drives (SED) pool level protection
  • Pool write cache
  • Scrub pool
  • Convert cloned volume
  • Virtual volume (mount disk from remote iSCSI target)
  • Set free and replace disk
  • HDD S.M.A.R.T.
  • Built-in iSCSI target and initiator service
  • External device management
  • Global and dedicate hot spare disk
  • Zero time RAID creation and quick rebuilding
  • Auto Tiering
  • SSD read/write cache
  • Deduplication (volume and LUN)
  • Snapshot (folder and LUN)
  • Compression (volume and LUN)
  • Thin Provision for LUN
  • SSD Trim
*Support up to 256 Volumes, 64 iSCSI targets, 255 iSCSI LUNs

User Management

  • Local / domain user and group management (Support up to 2048 local user accounts, 1024 local groups)
  • Local / domain application privilege
  • User quota for local and domain user
  • Home folder
  • Windows AD and LDAP
  • Trust domain and support up to 200,000 domain users

Folder Management

  • Advance file ACL
  • Windows ACL
  • Hide shared folder on Windows network
  • Unicode support
  • WORM (Write Once Read Many protection)
  • Folder usage threshold notification
  • Folder quota
*Support up to 2048 shared folders

System Tool

  • NTP time settings
  • Notification: E-mail alert (SMTP authentication), Syslog, and SNMP
  • System firmware upgrade
  • Back up, restore, reset system settings
  • Import system configuration
  • Antivirus
  • Smart Fan
  • IP access control
  • Policy-based unauthorized IP blocking
  • Secure remote login by SSH connection
  • Connection list management
  • USB, SNMP UPS support
  • Network recycle bin
  • Import SSL certificate
  • Real-time Resource (CPU, Memory, Storage, Disk, Process) / Hardware/ service/ network resource monitor

Power Management

  • HDD hibernation
  • Power schedule
  • Wake on LAN
  • UPS settings
  • Recover from power outage

System Optimization Setting

  • Service binding

Log

  • System log
  • System connection and data transfer log

Multilingual Support

  • Chinese (Traditional & Simplified), English, Korean, Russian

File Manager

  • File preview
  • Embedded file player
  • Filter
  • Mount Cloud (Google Drive, OneDrive, Dropbox)
  • ISO image mount
  • CIFS, FTP, SFTP and WebDAV client
  • Share link
  • Team folder sharing
  • Publish to facebook, twitter, weibo
  • Media library
  • Media streaming
  • Online doc preview and editing
  • Transcoding (online/offline), compression

Service

  • Data service: CIFS, AFP, NFS, FTP, WebDAV
  • Backup service: Rsync
  • Discover service: Bonjour

Virtualization

  • Windows: Hyper-V, storage space
  • VMware: VMware 6.5 ready, VAAI, SRM
  • Citrix: Citrix 7.0 ready

Multi-Browser Support

  • Internet Explorer
  • Safari
  • Firefox
  • Google Chrome

Utility

  • XFinder
  • XRplicator (Windows backup utility)
Warranty

Warranty

System: 3 years

Operating Environment

Temperature

Operating temperature: 0 to 40°C
Shipping temperature: 10 to 50°C

Relative Humidity

Operating relative humidity: 20% to 80% non-condensing
Non-operating relative humidity: 10% to 90%
